ERD

ERD



ERD

• Entity-Relationship Diagram
• 데이터 모델을 시각적으로 표현하는 데 사용되는 다이어그램
• 데이터베이스 설계에서 엔터티(개체), 속성, 관계 등을 나타냄

​

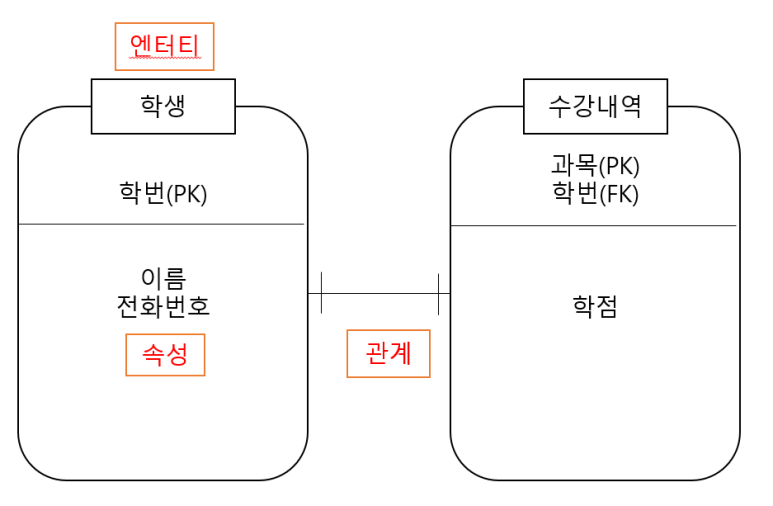

ERD 구성요소

• 엔터티(Entity): 현실 세계에서 식별 가능한 개체 또는 사물
• 속성(Attribute): 엔터티가 가지고 있는 특성이나 데이터
• 관계(Relationship): 엔터티 간의 연관성
• 기본 키(Primary Key): 각 엔터티의 기본 식별자로 사용되는 속성
• 외래 키(Foreign Key): 다른 테이블의 기본 키를 참조하는 열

​

ERD 관계

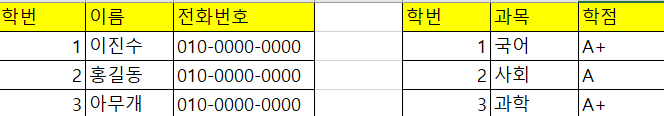

1) 1:1 관계

• 한명의 학생은 여러개의 과목을 수강할 수 있다.
• 하나의 수강과목은 한명의 학생을 가진다.

​

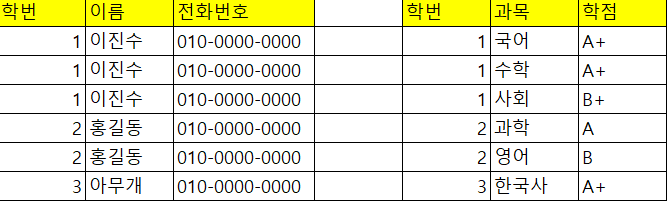

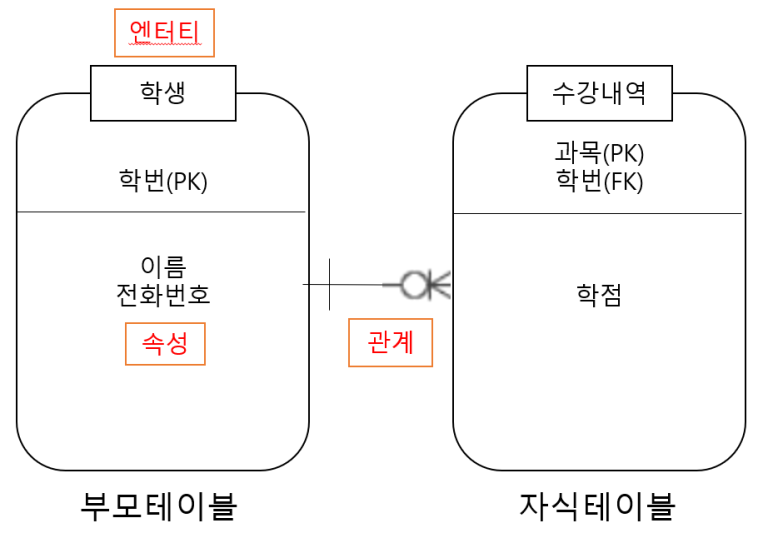

2) 1:N 관계

• 한명의 학생은 여러개의 과목을 수강할 수 있다.

​

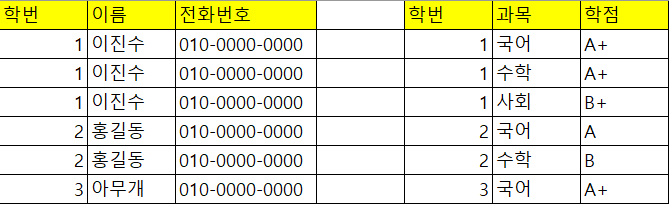

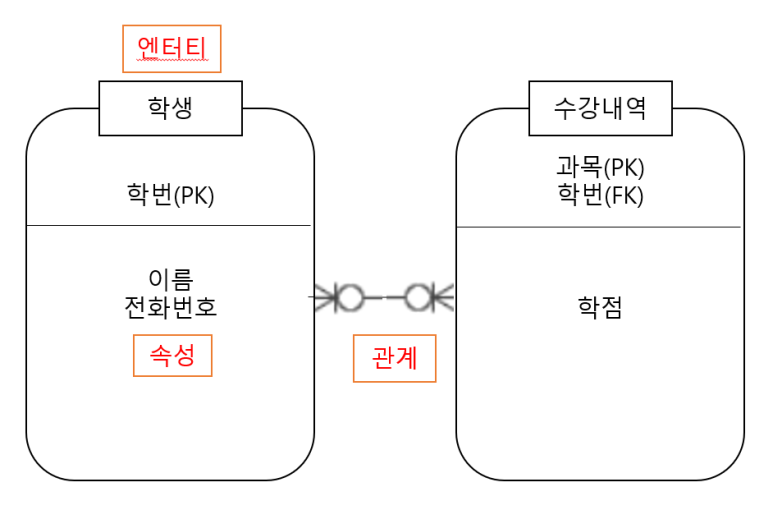

3) M:N 관계

• 한명의 학생은 여러개의 과목을 수강할 수 있다.
• 하나의 수강과목은 여러명의 학생을 가질 수 있다.

​

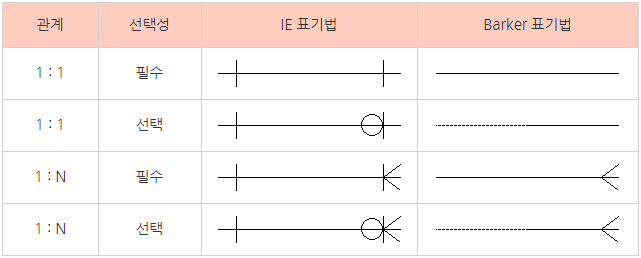

ERD 관계 표기법

​
